2.高壓濾波電路

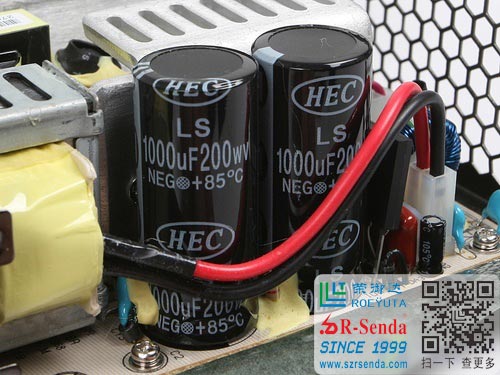

高壓濾波電路
高壓濾波電路的主要元件是兩個高壓濾波電容，其作用是將脈動的直流電濾除交流成分而輸出比較平穩的直流電，高壓濾波電容在電源中的作用非常重要，因此往往也成為評測的焦點。
高壓濾波電容的容量與功率有著一定的關系，一般來說，對于采用了無源PFC或者沒有采用PFC電路的電源，額定功率在200W左右的往往采用330微法的電容，250W左右的電源往往使用470微法的電容，300W的電源往往使用680微法的電容。額定功率愈大，濾波電容的容量也就愈大。
3.低壓濾波電路

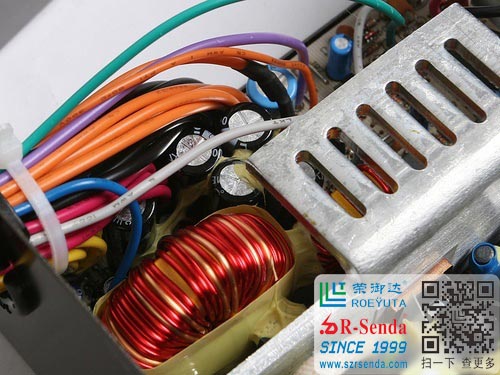

低壓濾波電路
低壓濾波電路主要濾除低壓電流（+5V、+12V等）中的雜波，這部分電路容易被忽視，電路中要采用多個低電壓高容量濾波電容，電容容量往往高達2200微法。
PFC電路與3C認證
PFC是“功率因數校正”電路。PFC電路在臺灣和國外產的電源中較常見，在強制實施3C認證前，大陸產的電源中很少有使用PFC電路的。PFC電路與3C認證有著強烈的關系，凡是3C認證的電腦電源，必須增加PFC電路。在電源中增加PFC電路，可以減少對電網的諧波污染和干擾。
PFC電路有兩種：有源PFC和無源PFC。無源PFC一般采用電感補償方法，使交流輸入的基波電流與電壓之間相位差減小，來提高功率因數。有源PFC由集成模塊IC和電感，電容及電子元器件組成，能夠獲得更高的功率因數，但成本也相對較高。
大多數優質電源采用的是無源PFC。有源PFC電路中往往采用高集成度的IC，采用有源PFC電路的電源可以得到高于0.99的線路功率因數，并具有低損耗和高可靠等優點，輸出不隨輸入電壓波動變化，因此可獲得高度穩定的輸出電壓；采用有源PFC的電源不需要采用很大容量的濾波電容。
保護和控制電路
優質電源具有四重保護電路：短路、過壓、過載、過流，可很好地對電源及電腦配件進行保護。一些劣質電源出于成本的考慮，省掉了必要的保護電路，一旦發生故障，其結果將是災難性的。
電源體積較小，要保證電源的品質，就必須在狹小的空間中安裝足夠多的元件，這同時也增加了電源的重量，在無法打開電源查看內部元件的情況下，掂量電源的重量也是一個簡單的考核評價方法。
總結
沒有穩定的電力支持，配置再高的電腦，性能也無從發揮。而想要得到穩定的電力支持，好品質的電源是必不可少的。所以，電源對整套電腦系統來說是極為重要的。消費者在選購電腦的時候一定要慎重，要根據自己的實際需求出發，既不要盲目追求大功率，也不要以為追求新版本規范。畢竟，適用的才是最好的！hnhmy.cn
